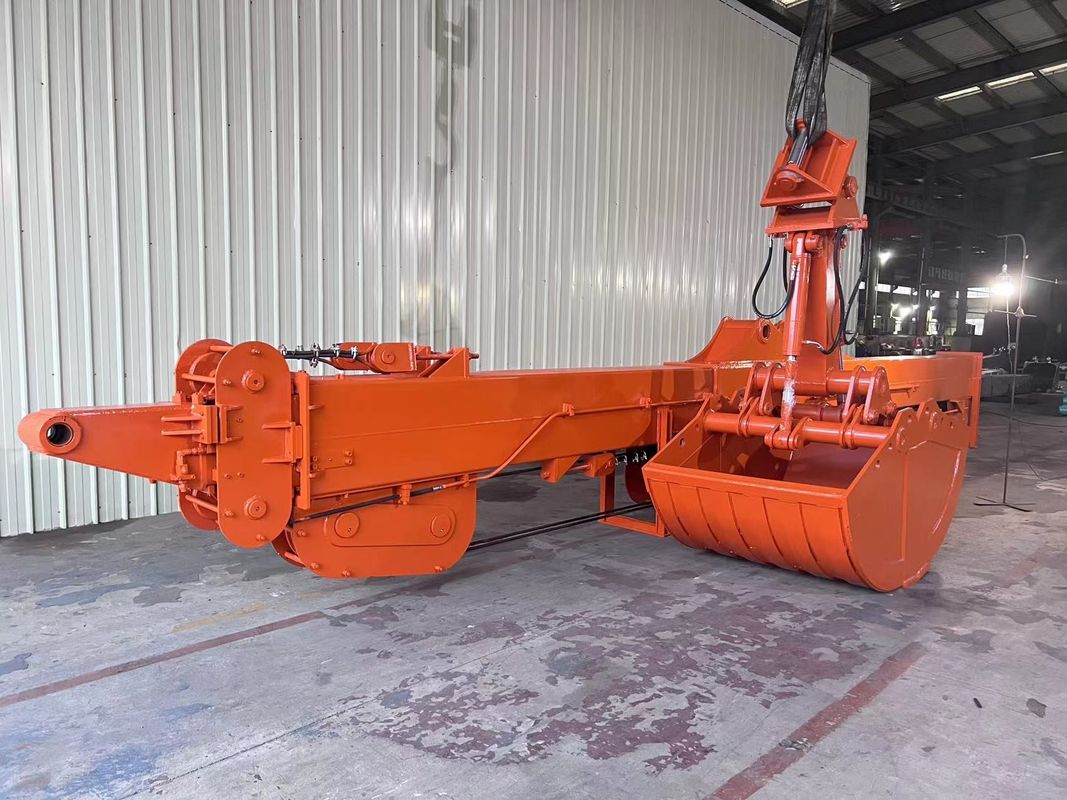

Braccio telescopico da 25M per escavatore DX225

Pronto per l'aggiornamento?

Bracci telescopici personalizzati per progetti israeliani:
✔ Portata da 18m a 32m (certificato ISO 9001)
✔ Montaggio diretto OEM per Doosan/Volvo/CAT
✔ Garanzia strutturale di 1 anno

Come installare un braccio telescopico per escavatore: Guida passo-passo

01 Preparare quanto segue:
Servono 3 persone: 1 come conducente e 2 come installatori
Assicurarsi che l'escavatore abbia una linea di tubi aggiuntiva
Strumenti necessari:
Tappi interni ed esterni (tipo M26x1.5H) 2 set
Tappi interni ed esterni (tipo 3/4 femmina) 2 set
Tappi interni ed esterni (tipo 1” femmina) 2 set
Tappi interni ed esterni (tipo 19 US a taglio piatto) 1 set
Chiavi inglesi: 17-19,18-21,22-24,27-30,30-32(2 set)
36-41(2 set)
Chiave regolabile: 450#,300#
Chiavi a anello doppie sfalsate: 18,21,22,24
Chiave e bussola rapide
Cacciavite a testa piatta, cacciavite a croce
Barra a T da 10#, pinze, bretelle, barra superiore spessa per l'albero, martello

02 Rimuovere la pressione idraulica
È necessario spegnere l'escavatore e rimuovere prima la pressione dalla linea idraulica
(Un pulsante sulla valvola di pressione rimuove la pressione dal tubo
Forza, se la valvola di sicurezza non funziona, è possibile rimuovere il liquido
La pressione può essere rimossa anche dal tappo del serbatoio)

03 Installare il braccio telescopico

04 Installare la linea di tubi

05 Il braccio telescopico è già collegato

06 Vediamo come installare l'interruttore a pedale bidirezionale

Sostituire l'interruttore a pedale con uno bidirezionale

07 L'interruttore a pedale bidirezionale è composto da quattro connettori:

T, P, A1 e A2.
.La porta T deve essere collegata alla
porta T della valvola di traslazione dell'escavatore
usando un giunto a tre vie per separare l'
olio flow.
Allo stesso modo, la porta P deve essere collegata
alla porta P della valvola di traslazione utilizzando un
connettore a tre vie per la separazione dell'olio.
Infine, i connettori A1 e A2 devono
essere collegati al connettore di controllo pilota
della valvola di distribuzione.

08 Valvola di traslazione
Rimuovere il cuscinetto in gomma situato sul pavimento della cabina floor per rivelare l'
apertura di installazione designata per l'interruttore a pedale bidirezionale. Tipicamente, questa apertura
si trova sul lato destro della cabina.
Individuare la porta T e la porta P della valvola di traslazione, che corrispondono alla porta T
e alla porta P collegate al pedale.

09 Tubo di collegamento
A1 e A2 sono collegati alla valvola di distribuzione. Per individuare la valvola di distribuzione, seguire la tubazione del martello demolitore e osservare dove si collega alla valvola di distribuzione.
Cercare le posizioni dei giunti su entrambi i lati del collegamento o nella posizione centrale corrispondente, dove i coperchi delle valvole sono visibili. Collegare A1 e A2 a queste due posizioni rispettivamente.
Trovare i coperchi delle valvole corrispondenti. Il coperchio della valvola del tubo di ingresso dell'olio è tipicamente
collegato ad A1, mentre il coperchio della valvola del tubo di ritorno dell'olio è collegato ad A2.
In caso di azione invertita, è sufficiente scambiare le tubazioni collegate ad A1 e A2.
10 Schema di collegamento dei tubi

11 dopo l'installazione, lubrificare

Applicare grasso alle posizioni dei perni, al tubo del braccio del braccio telescopico, ci sono molti fori di lubrificazione sul braccio telescopico che possono aggiungere grasso, anche il braccio telescopico dovrebbe lubrificare l'intero corpo!
